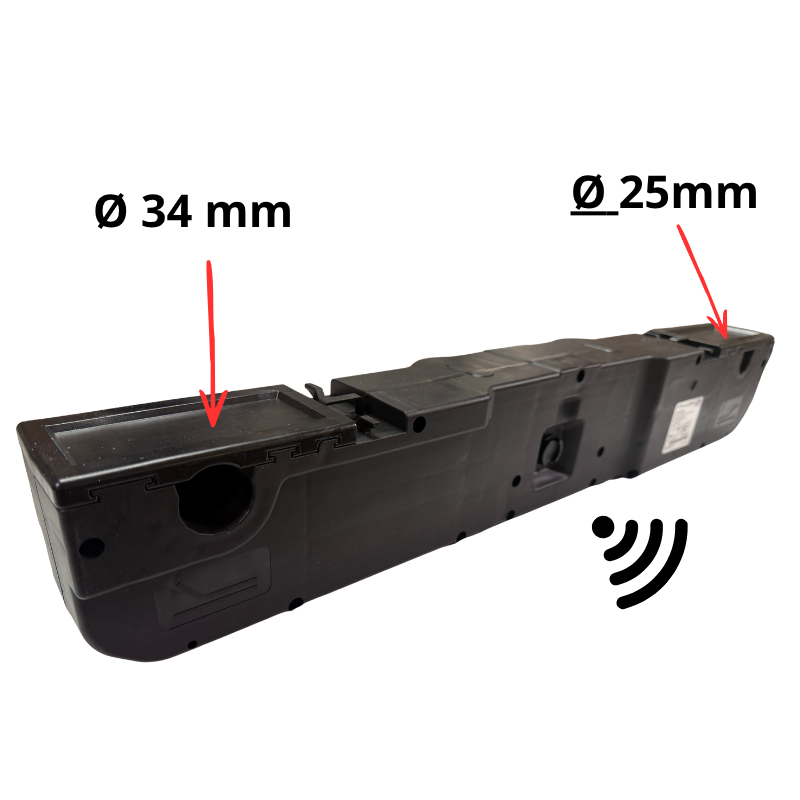

Moteur MD201 LIMOSS 4000 Ø 34 et Ø 25mm 451718

Moteur MD201 LIMOSS 4000 N référence 451718

ATTENTION :

Course non standard : tête=74mm ; pieds=69 mm

Ø barre de la tête 34mm et Ø  barre des pieds 25mm

Alimentation vendue séparément (MC120)

Récepteur pour télécommande RF intégré

Voici le moteur MD201 pour sommier relevable de la marque Limoss.

    Couleur du boîtier noir RAL 9005
    Utilisation continue max. 2 min avec une pause de 18 min
    Moteurs à courant continu
    Très faible consommation en veille
    Commutation de fin de course par micro-interrupteur
    Sans entretien
    Détection de la position à l'aide d'un capteur à effet Hall
    Alimentation vendu séparément
    Déblocage rapide mécanique


Les caractéristiques du moteur à vérifier avant remplacement :

Raccordement au réseau 100 - 240 V AC
    Force de poussée tête 4000 N
    Force de poussée du pied 4000 N
    Logement de l'arbre Ø 25 aux pieds et Ø 34mm  à la tête
    Hauteur d'installation 114,00 mm
    Abaissement d'urgence Batterie 18 V
    Courses : tête=74mm ; pieds=69 mm
    Classe de protection II / III
    Longueur d'installation 581 mm (± 2 mm)


Le remplacement du moteur

Pour le remplacement du moteur de votre sommier, il vous suffira d'enlever les couvercles du moteurs afin de le mettre en lieu et place de l'ancien. Ensuite, il ne restera qu'à remettre les couvercles sur les moteurs et procéder au branchement de l'alimentation et de la télécommande.

Attention : le sommier doit être en position horizontale pour effectuer le changement et le moteur doit être couper de l'alimentation avant toute manipulation.

Besoin d'aide ? Voici une vidéo explicative pour remplacer votre moteur
