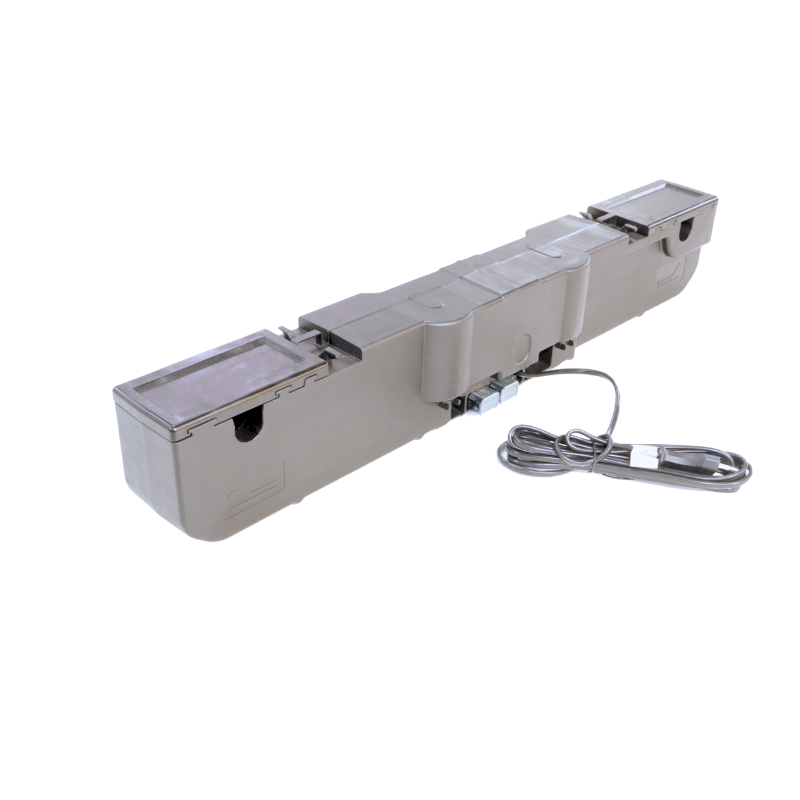

Moteur MD201 LIMOSS 4500 course tête 74 mm 452914

Moteur MD201 LIMOSS 2 X 4500 N référence 452914

Courses : tête=74 mm ; pieds=69 mm

Attention : la course de tête est spécifique, nous vous conseillons de bien vérifier la comptabilité ou de nous contacter

Prise télécommande : Prise DIN 5 Broches

    Couleur du boîtier noir RAL 9005
    Utilisation continue max. 2 min avec une pause de 18 min
    Moteurs à courant continu
    Très faible consommation en veille
    Commutation de fin de course par micro-interrupteur
    Sans entretien
    Détection de la position à l'aide d'un capteur à effet Hall
    Alimentation interne
    Déblocage rapide mécanique


Les caractéristiques du moteur à vérifier avant remplacement :

Raccordement au réseau 100 - 240 V AC
    Force de poussée tête 4500 N
    Force de poussée du pied 4500 N
    Logement de l'arbre Ø 25
    Abaissement d'urgence Batterie 18 V
    Course tête  / pied 74 / 69 mm
    Classe de protection II / III
    Longueur d'installation 581 mm (± 2 mm)

  Ce moteur est équipé d'une prise 5 broches pour la télécommande.

Le remplacement du moteur

Pour le remplacement du moteur de votre sommier, il vous suffira d'enlever les couvercles du moteurs afin de le mettre en lieu et place de l'ancien. Ensuite, il ne restera qu'à remettre les couvercles sur les moteurs et procéder au branchement de l'alimentation et de la télécommande.

Attention : le sommier doit être en position horizontale pour effectuer le changement et le moteur doit être couper de l'alimentation avant toute manipulation.

Besoin d'aide ? Voici une vidéo explicative pour remplacer votre moteur
