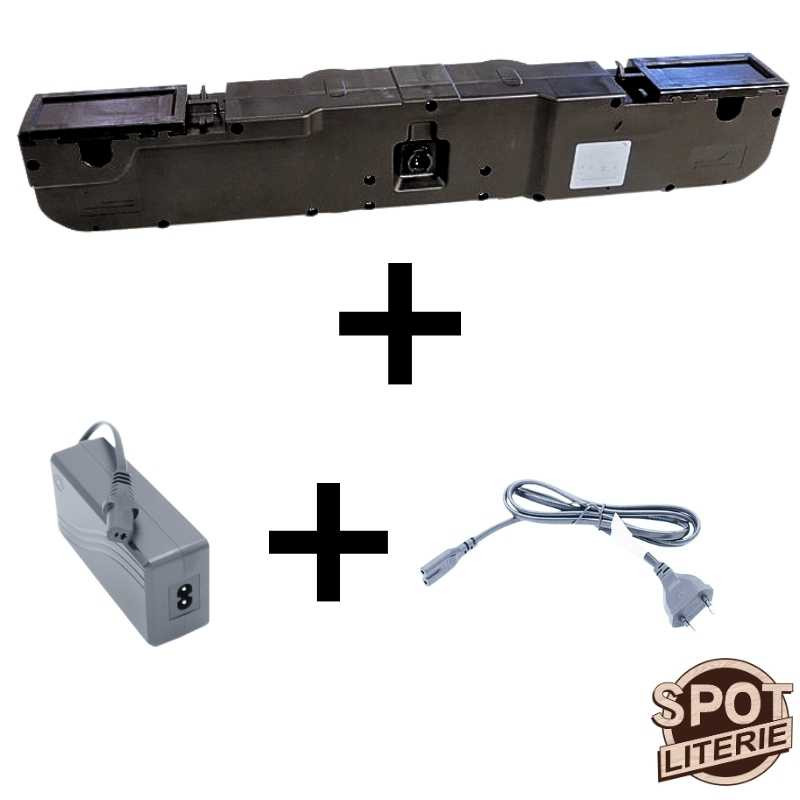

Pack Moteur MD201 Ø 34 mmLIMOSS 4000 N avec bloc & câble d'alimentation

Moteur MD201 451646 LIMOSS 2X4000N :

Référence Limoss :  451646

• Attention, ce moteur convient uniquement pour des diamètres de barres mesurant 34mm

Voici le moteur MD 201 pour sommier relevable de la marque Limoss.

    Couleur du boîtier noir RAL 9005
    Utilisation continue max. 2 min avec une pause de 18 min
    Moteurs à courant continu
    Très faible consommation en veille
    Commutation de fin de course par micro-interrupteur
    Sans entretien
    Détection de la position à l'aide d'un capteur à effet Hall
    Alimentation interne
    Déblocage rapide mécanique


Les caractéristiques du moteur à vérifier avant remplacement :

Raccordement au réseau 100 - 240 V AC
    Force de poussée tête 4 000 N
    Force de poussée du pied 4 000 N
    Logement de l'arbre Ø 34 mm
    Hauteur d'installation 114,00 mm
    Abaissement d'urgence Batterie 18 V
    Courses : tête=74 mm ; pieds=69 mm
    Classe de protection II / III
    Longueur d'installation 581 mm (± 2 mm)
    Force de blocage dynamique 4 000 N

Bloc d'alimentation :

■ Tension d'entrée 100 – 240 V AC
■ Tension de sortie 24 V DC / 29 V DC / 35 V DC
■ Intensité de sortie 1,0 à 2,1 A
■ Protection par capteur de température CTN,
fusible primaire, protection contre la surcharge,
coupure en cas de surintensité, sortie protégée des
courts-circuits
■ Type de protection IP20
■ Classe de protection II
■ Fonctionnement intermittent avec durée d'activation
de 10% pour un fonctionnement en continu de 2 min.
max
■ Voyant de fonctionnement à LED (vert)
■ Respect de la directive sur l'éco-conception
2009/125/CE
■ Accouplement côté secondaire

Câble pour bloc d'alimentation :

Câble qui permet de relier le bloc MC120 de la marque Limoss à l’alimentation secteur.

Le remplacement du moteur

Pour le remplacement du moteur de votre sommier, il vous suffira d'enlever les couvercles du moteurs afin de le mettre en lieu et place de l'ancien. Ensuite, il ne restera qu'à remettre les couvercles sur les moteurs et procéder au branchement de l'alimentation et de la télécommande.

Attention : le sommier doit être en position horizontale pour effectuer le changement et le moteur doit être couper de l'alimentation avant toute manipulation.

Besoin d'aide ? Voici une vidéo explicative pour remplacer votre moteur

Nous restons à votre disposition pour toute information complémentaire.
